製品紹介【仮設資材・農業用クランプ】

仮設資材

◆クランプは、信頼と安心の国産品をご用命ください。

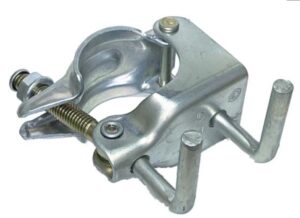

パワー兼用直交クランプ

単管48.6Ф⇔建枠42.7Ф
型式
PCL101
入数
25個
重量
0.75Kg

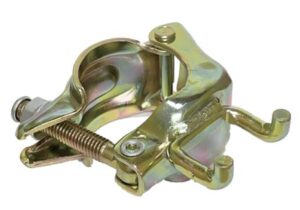

パワー兼用自在クランプ

単管48.6Ф⇔建枠42.7Ф
型式
PCL102
入数
25個
重量
0.75Kg

専用直交クランプ

SOLD OUT
型式
SCL103K
入数
30個
重量
0.72Kg

専用自在クランプ

SOLD OUT
型式
SCL104K
入数
30個
重量
0.72Kg

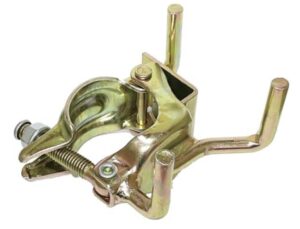

クイック直交クランプ


型式
QSCL107
入数
20個
重量
1.15Kg

クイック自在クランプ


型式
QSCL108
入数
20個
重量
1.15Kg

クイックシステムクランプ

型式
QSCL109
入数
20個
重量
1.25Kg

防音パネル用取付クランプ

品名 型式 入数 重量
本体
YP-1
45個
0.45kg
クランプ
YP-3
45個
0.45kg

直線ジョイント

型式 YJ-152
入数 30本
重量 0.63Kg

固定ベース

型式
YB-48
入数
25個
重量
0.73Kg

三連クランプ

型式 型式 入数 重量
直交 Y-110 20個 1.15kg
自在 Y-111 20個 1.15kg

兼用単クランプ

型式 YTK
入数 50個
重量 0.39Kg

グラビティクランプ


型式
YT48
入数
50個
重量
0.36Kg

持送り枠(ブラケット)

※YUB-1000型は、本体クランプ2個付
型式 L=寸法 重量
YUB-500
325~525
3.5kg
YUB-750
515~765
5.0kg
YUB-1000
780~1030
7.5kg

本体クランプ(セット品B-N-W)


型式
YH-3
入数
50個
重量
0.60Kg

先端クランプ

型式
YS-4
入数
50個
重量
0.42Kg

ネットクランプ(シート用)

型式 重量 入数
NC
0.4kg
40個

大筋交金具(固定+自在)

型式 重量 入数
OS
0.87kg
30個

壁つなぎYA型

型式 L=寸法 入数 重量
YA-1417
140~170
25本
0.80kg
YA-1620
160~200
25本
0.90kg
YA-1925
190~250
25本
1.00kg
YA-2434
240~340
25本
1.10kg
YA-3352
330~520
20本
1.40kg
YA-4872
480~720
15本
1.70kg
YA-6792
670~920
15本
2.00kg
YA-86112
860~1120
10本
2.34kg

サポートクランプ 60.5Ф

品名 型式 入数 重量
直交
Y-120
20個
0.75kg
自在
Y-121
20個
0.75kg

【壁つなぎYA型 ※注意事項】
1.足場と建物にあった壁つなぎを使用してください。
2.壁つなぎのダルマボルトは、インサートに最後までしっかり蝶合してください。
3.クランプのボルト締付トルクは、3.43kN㎝で行ってください。
4.壁つなぎは、建物にできるだけ直角に取り付けてください。
5.壁つなぎは、足場目的以外の使用は、しないでください。
6.壁つなぎは、許容基準以内で使用してください。
7.壁つなぎを投げたり落としたりしないでください。破損の原因となります。
8.再メッキは、パイプ、クランプの水素脆化で強度の低下につながりますのでお止めください。

60角クランプ

品名 型式 入数 重量
角角直交
Y-112
15個
1.14kg
角角自在
Y-113
20個
1.05kg
角丸直交
Y-114
20個
0.90kg
角丸自在
Y-115
20個
0.90kg

50角クランプ

品名 型式 入数 重量
角角直交
Y-116
20個
0.95kg
角角自在
Y-117
25個
0.84kg
角丸直交
Y-118
25個
0.80kg
角丸自在
Y-119
25個
0.80kg

階段開口部手摺



現場の安全性をより高める開口部手摺一側足場はもちろんのこと、吋サイズ、メーターサイズの枠組足場に使用していただけます。

YKS-912L <1047×1829mm・13.8kg>

吊パレットキャスター付



型式
TP
TPキャスター仕様
サイズ

1170×1015×905

1170×1015×960

重量
96Kg
100Kg
備考
150Фキャスター 許容200Kg



【吊パレットキャスター付 ※注意事項】

  1. ご使用の際は、Ф9以上のワイヤー4点吊りでお願いします。吊り角度が60度となるようにして水平を保って作業してください。2点吊りは、編荷重とパレットの損傷の原因となりますので、大変危険ですからお止めください。
  2. キャスター仕様は、地面が平坦なところでも必ず安全のためにストッパーを掛けて動かないかご確認してください。
  3. 吊りパレットは、ご使用の前に異常がないか点検してからご使用ください。支柱、アミ部、台車、キャスターの破損等があった際は、ご使用をお止めください。
  4. キャスターの車輪とゴム部は、消耗いたしますので定期的に減る前に事前に交換をお願いします。ストッパーの異常があった際、ご使用をお止めください。交換をお願い致します。
  5. 最大許容積載荷重は、750kg以内でのご使用をお願い致します。
  6. カンヌキのロックは、確実に掛かっていることを確認してください。保管は、4段積以内としてください。
  7. 保管時は、敷板等で不動沈下措置をしてください。

クランプ使用上の注意事項について

  • クランプを締める場合は、締めすぎのないように所定のトルクでお願いします。
    無理に締めすぎるとボルトが破損する結果になります。
    標準締付トルクは、3.43kN・cm~4.41kN・cmです。
  • 直交クランプに片荷重をかけた場合、ねじりのモーメントが働きたいへん危険です。
    必ず自在クランプで控えを取ってください。
  • クランプボルトに油をさすとナットが締り過ぎて破損の原因となります。
  • クランプをはずす時にハンマーの使用は、やめてください。また投げたり落としたりしないでください。
    変形して破損や締付強度不足の原因になり危険です。
  • クランプの特性を失うような改造、部品交換、再処理(酸洗、再鍍金)は、水素脆性を起こす危険性もあり使用上の安全のため、ご遠慮ください。

※製品の改良、品質向上などのため、仕様寸法など予告なく変更する場合がありますのでご了承ください。



農業用クランプ

◆KSG(溶融亜鉛・スズ合金)めっき 耐久性に優れています。

直交クランプ

入数
30個
重量
0.75kg

自在クランプ

入数
30個
重量
0.75kg

ボンジョイント

入数
30個
重量
0.66kg

単クランプ 13ø孔

入数
50個
重量
0.38kg

※孔加工はご相談ください。

ネットブラケット(ネット専用)

型式
TG300型
TG500型
重量
1.7kg
2.0kg
入数
10本
10本
有効寸法
200~290
305~490

※足場には、使用しないでください。

クランプカバー&単管キャップ

型式
クランプカバー
単管キャップ
重量(箱単位)
3.2kg
3.4kg
入数
100個
200個



※お問い合わせはお電話、または、ファックスでも承っております。

ユハラ工業株式会社【連絡先】

  • 住所:〒124-0023 東京都葛飾区奥戸1-21-3
  • 電話:03-3696-6555
  • FAX:03-3696-2395

※メールによるご相談は、お問合せフォームより、ご連絡ください。
